　　风化沙其实是花岗岩的变质岩，它是裸露在地表的花岗岩经过多年的日晒加雨水的侵蚀日产生的变质岩。它具有易碎、抗压强度低、含泥量高的特点，也具有花岗岩对机械设备高磨损的特性。球磨制砂机能够很好的提高风化沙的抗压强度和减少设备的磨损，球磨制砂机其工作原理是：利用河卵石或未经风化的花岗岩代替传统的球磨机钢球，使河卵石或花岗岩在球磨机内与风化沙进行破碎研磨，破碎研磨过程中河卵石或花岗岩的碎渣掺入风化沙内一起水洗，这样既提高了风化沙的抗压强度有节省了设备的易损件，节能环保一举多得。

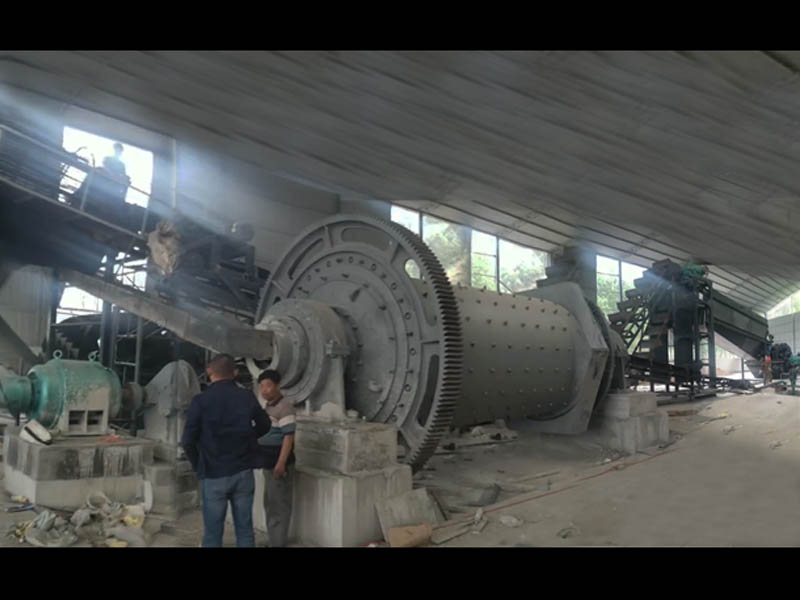

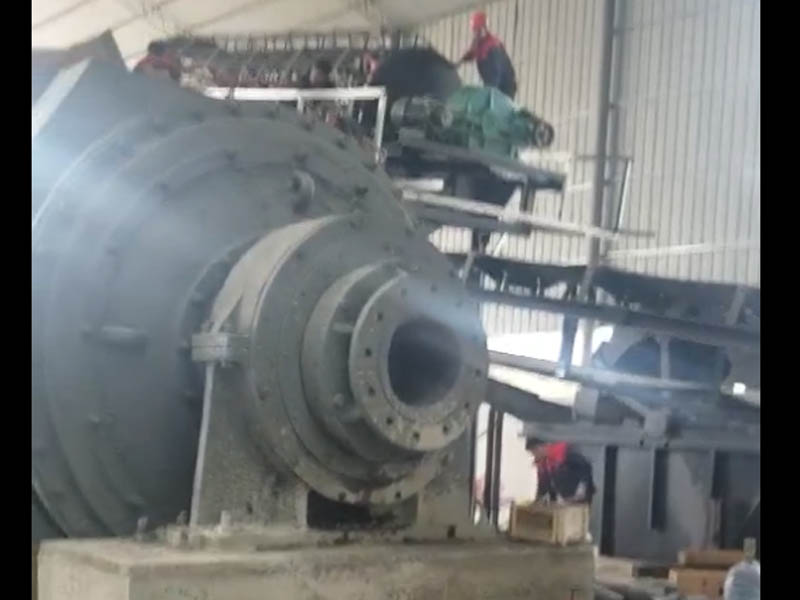

球磨制砂机

　　各种类型的球磨机、棒磨机、自磨机和砾磨机的基本结构大体上是相同的，只是它们的某些部件有所不同。磨机一般均由筒体、衬板、给料器、排料器、中空轴、轴承、传动装置和润滑系统组成。
1、球磨制砂机筒体圆形筒体由若干块厚12-15mm的钢板焊接而成，其两端焊有法兰盘，以便与铸钢的给料端盖和排料端盖联接。筒体内装有可以更换的衬板。为了使衬板与筒体内壁紧密接触并缓冲钢球对筒体的冲击，在衬板与筒体内壁之间敷有胶合板。为便于更换衬板和检查筒体内部状况，在筒体上开有人孔，人孔多为矩形，长度一般为350一550mm。

2、给料部由带有中空轴颈的端盖、联合给料器、扇形衬板和轴颈内套等部件组成。中空轴颈内套可防止给料磨损轴颈内表面，内套的内表面带有螺旋，有助于给料。给料器用螺栓固定在内套的端部。一般使用联合式给料器，其次是鼓式给料器和蜗式给料器等。

3、排料部由带有中空轴颈的端盖、格子衬板、楔块、中心衬板和轴颈内套1等零件组成，在端盖内壁上铸有8条放射形筋条，相当于隔板。每两根筋条之间有格子衬板，用楔铁挤压固定。楔铁则由螺钉穿过壁上的筋条固紧在端盖上。在中心部分利用中心衬板的止口托住所有格子衬板。中空轴颈的内套在排料格子的一端制成喇叭形叶片，以引导由隔板淘起的矿浆顺着叶片流出。整个排料部和给料部一样固紧在筒体法兰盘上。

4、传动部由大齿轮圈、小齿轮、传动轴和弹性联轴节等组成。磨机筒体通过齿轮传动装置由电动机经联轴节带动回转。球磨制砂机齿轮传动装置由装在筒体排料端的齿圈12和传动齿轮构成，传动齿轮装在传动轴t.传动轴支承在轴承座中的两个双列调心滚动轴承仁。肯轮用防尘罩完全罩住。

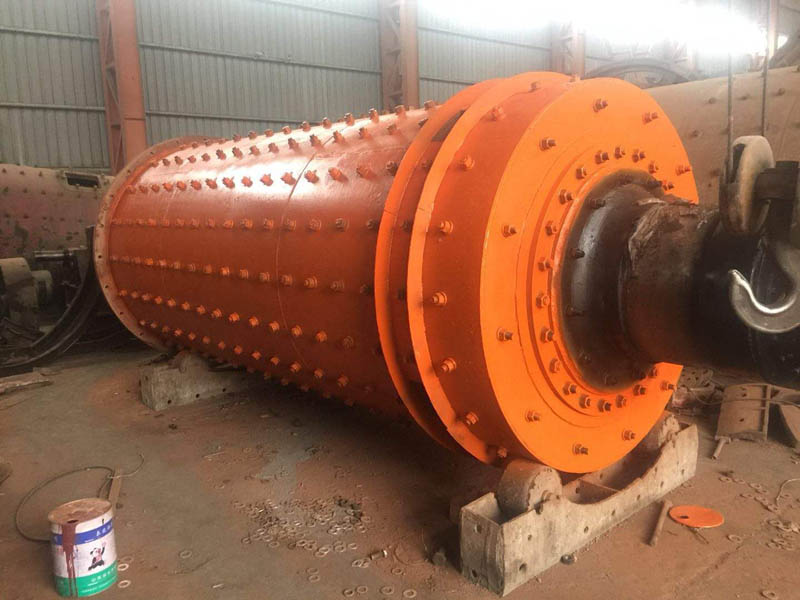

球磨制砂机

5、主轴承球磨机的中空轴颈支承在自位调心式主滑动轴承上，主轴承由下轴承座、轴承盖、表面铸有巴氏合金的下轴瓦及圆柱销钉和密封压环等组成。轴承座和下轴瓦制成球面接触，以便补偿安装误差。在底座和轴瓦的球面中央放有圆柱销钉，可防止轴瓦从轴承座上滑出。进人管内的油通过喷油口成扇形注到轴颈上润滑轴承，润滑后的油经排油管流回油箱。

6、循环润滑系统传动齿轮用干油润滑，而传动轴两端的滚动轴承采用专门的润滑轴承和传动轴的各运动件，球磨制砂机从轴承中流出的油分别从轴承座底部的排油管道流回油箱中。
溢流型球磨机的构造与格子型球磨机基本相同，只是在筒体内排料端无排料格子，再者，在中空轴颈衬套的内表面装有反螺旋叶片，可将矿浆中滋出的小球和粗矿块返回磨机内。
